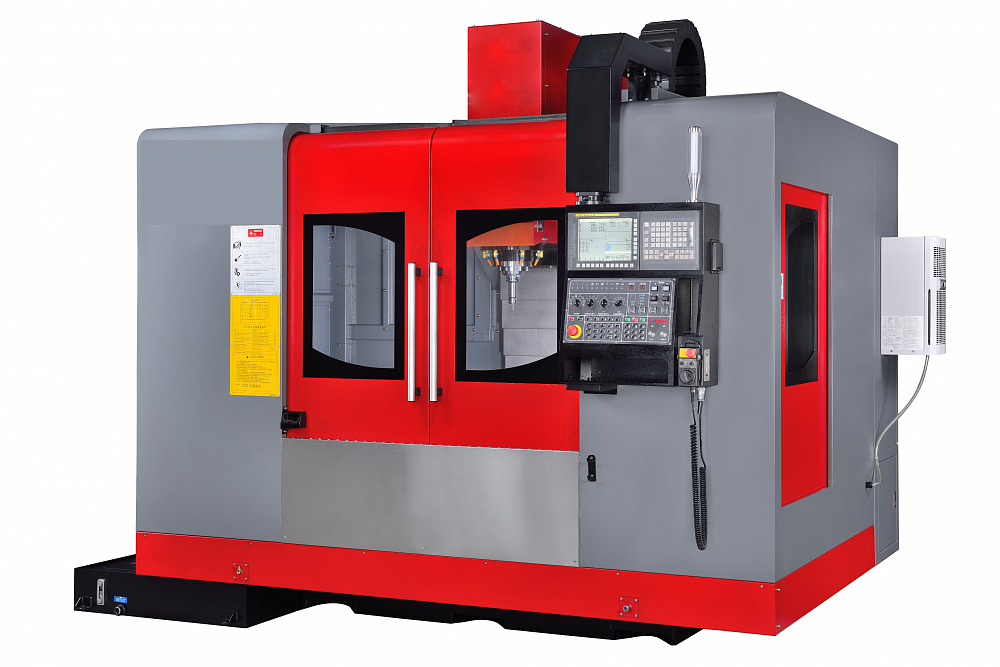

3-х осевой вертикальный фрезерный обрабатывающий центр с поворотным столом RVM-2010

В наличии

В пути

3-х осевой вертикальный фрезерный обрабатывающий центр с поворотным столом RVM-2010

Доставка по всей России

Узнать подробнее

В наличии

В пути

Модель: RVM-2010

3-х осевой вертикальный фрезерный обрабатывающий центр с поворотным столом RVM-2010

Расширенная колонна и усиленное основание повышают жесткость конструкции и снижают вибрации при обработке. Гидропневматические стабилизаторы перемещений по оси Z обеспечивают стабильное позиционирование при работе с большими нагрузками. Увеличенная рабочая зона и усиленное основание станины обеспечивают устойчивость стола при обработке крупногабаритных и тяжелых деталей и снижают риск его провисания в крайних положениях. Поворотный стол позволяет выполнять обработку четырех сторон детали без ее переустановки. Это сокращает количество операций базирования и переналадки, а также позволяет выполнять несколько переходов за одну установку заготовки. Срок поставки: 4 месяца.

Основные характеристики

3600

Максимальная нагрузка на стол (КГ)

2000

Максимальное перемещение по оси X (мм)

850

Максимальное перемещение по оси Z (мм)

1000

Максимальное перемещение по оси Y (мм)

18,5 / 22,2

Максимальная мощность главного двигателя (кВт)

8000

Максимальная скорость вращения (об/мин)

Ø125 / 250

Максимальный диаметр инструмента (мм)

400

Максимальная длина инструмента (мм)

Максимальный вес инструмента (кг)

В наличии

Цена по запросу

Получить предложение

Описание

Комплектация

Характеристики

Описание

Комплектация

Система ЧПУ Система ЧПУ Siemens 828D, интерфейс с графическими циклами диалогового программирования ShopMill, включая функции № 6FC5800-0AP13-0YB0, № 6FC5800-0AS16-0YB0, Cycle 832, Cycle 800;
Шпиндель BT50 с прямым приводом через планетарный редуктор ZF или GTP, 18,5 / 22,2 кВт, 8 000 об/мин, макс. крутящий момент 1 252 Нм с редуктором;
Инструментальный магазин на 30 инструментов;
Поворотный стол GXA-320H + задняя бабка ST-320T;
Система подачи СОЖ через шпиндель под давлением 40 бар (с бумажным фильтром);
Подача воздуха через шпиндель (инструмент);
Оптические линейки для осей X / Y / Z;
Датчик измерения детали Renishaw OMP60;
Лазерный датчик привязки инструмента Renishaw NC4;
Маслоотделитель;
Роликовые направляющие опоры качения HIWIN;
Ходовые винты ШВП HIWIN модель R50-12K5 (Ø50 мм) класса точности C3/0,006;
Кондиционер для электрошкафа;
Система автоматического охлаждения ШВП по трем осям;
Автоматическая смазка направляющих и ШВП;
Гидропневматические стабилизатор перемещений по оси Z;
Стружкоуборочный конвейер с тележкой;
Продув шпинделя при смене инструмента;
Система смыва стружки;
Телескопическая защита направляющих по 3 осям;
Полная кабинетная защита рабочей зоны;
Маховичок ручных перемещений (MPG);
Рабочее освещение;
Аварийная лампа;
Автоматическая система охлаждения;
Пистолет СОЖ + Пистолет СОЖ;
Интерфейс USB;
Функция жесткого резьбонарезания;
Охлаждение шпинделя;
Набор инструментов для Т.О.;
Установочные болты;
Комплект документации на русском языке.

Характеристики

Основные технические параметры

Максимальное перемещение по оси X (мм)

2000

Максимальное перемещение по оси Z (мм)

850

Максимальное перемещение по оси Y (мм)

1000

Шпиндельный узел

Максимальная мощность главного двигателя (кВт)

18,5 / 22,2

Максимальная скорость вращения (об/мин)

8000

Габаритные размеры

Длина х Ширина х Высота (мм)

4870 х 4225 х 3785

Масса (кг)

19600

Общие характеристики

Модель

RVM-2010

Особые метки

В пути

Производитель

IMACHINE

Максимальная нагрузка на стол (КГ)

3600

Расстояние между торцем шпинделя и столом (мм)

260-1110

Система ЧПУ

Siemens 828D

Макс. количество инструментальных позиций (шт)

Тип конуса

BT-50

Скорость (об/мин)

8000

Крутящий момент (Нм)

472 / 628

Мощность (Вт)

18,5 / 22,2

Минимальное расстояние от центра стола до торца шпинделя (мм)

260

Скорость быстрых перемещений по оси X / Y / Z (м/мин)

30 / 30 / 24

Скорость рабочих перемещений (м/мин)

15 / 15 / 15

Смена инструмента (тип)

Манипулятор

Максимальный диаметр инструмента (мм)

Ø125 / 250

Максимальная длина инструмента (мм)

400

Максимальный вес инструмента (кг)

Точность позиционирования по осям X / Y / Z (мм)

±0,012

Точность повторяемости по осям X / Y / Z (мм)

±0,007

Габариты рабочего стола

2000 х 1000

Т-образные пазы (шир х раст х кол-во) (мм)

18 х 100
