5-ти осевой вертикальный фрезерный обабатывающий центр с ЧПУ CMC-500u

В наличии

Популярное оборудование

5-ти осевой вертикальный фрезерный обабатывающий центр с ЧПУ CMC-500u

Доставка по всей России

Узнать подробнее

В наличии

Популярное оборудование

Модель: CMC-500u

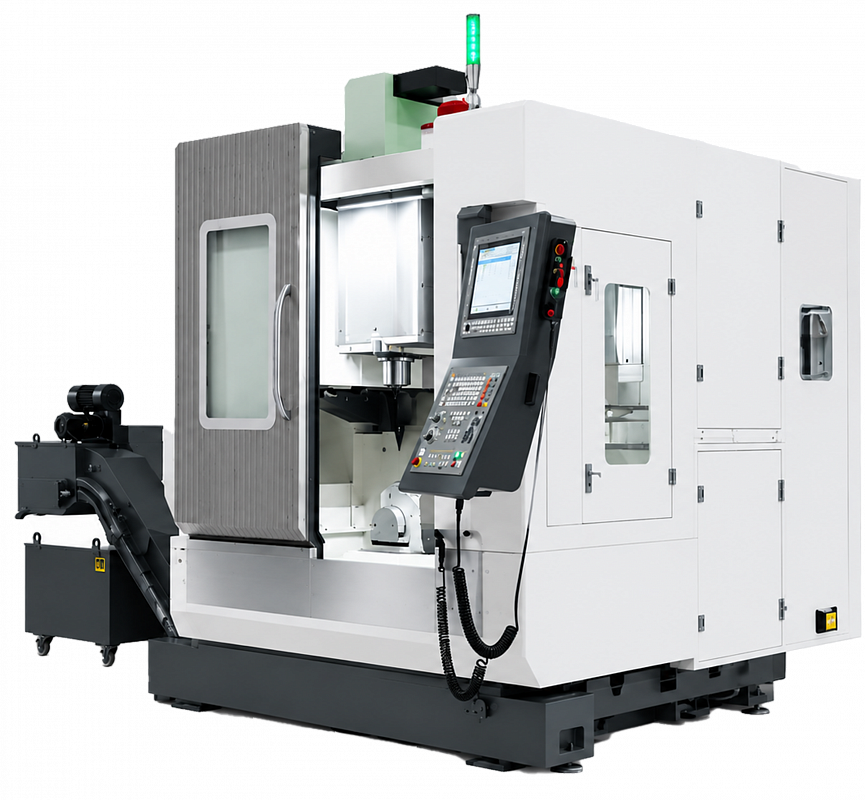

5-ти осевой вертикальный фрезерный обабатывающий центр с ЧПУ CMC-500u

5-ти осевой вертикальный фрезерный обрабатывающий центр CMC-500u предназначен для обработки деталей сложной формы с одновременным управлением пятью осями. Наклонно-поворотный стол диаметром 500 мм и диапазоны перемещений по осям X / Y / Z 550 / 450 / 400 мм позволяют выполнять обработку нескольких поверхностей детали за одну установку, сокращая количество переустановок и связанных с ними базирующих операций. Конструкция станка рассчитана на выполнение операций фрезерования с повышенными требованиями к точности и стабильности обработки. Мотор-шпиндель мощностью 30 / 36 кВт с максимальной частотой вращения 15 000 об/мин, роликовые направляющие качения и наклонно-поворотный стол с контр-опорой обеспечивают необходимую жесткость при обработке. Станок оснащён системой ЧПУ Siemens ONE, инструментальным магазином на 40 позиций и средствами автоматического измерения инструмента и детали.

Основные характеристики

550

Максимальное перемещение по оси X (мм)

400

Максимальное перемещение по оси Z (мм)

450

Максимальное перемещение по оси Y (мм)

15000

Максимальная скорость вращения (об/мин)

108

Максимальный крутящий момент (Нм)

150

Максимальный диаметр инструмента (мм)

300

Максимальная длина инструмента (мм)

Максимальный вес инструмента (кг)

В наличии

Цена по запросу

Получить предложение

Описание

Комплектация

Характеристики

Описание

Комплектация

Система ЧПУ Siemens ONE с пакетом опций для 5-ти осевой обработки Dynamics 5-axis milling, непрерывная 5-ти осевая интерполяция, включая циклы измерения детали и инструмента, интерфейс на русском языке;
Электронный пульт управления MPG;
Наклонно-поворотный стол с контр опорой, габариты стола Ø 500 мм с продольными Т-образными пазами шириной 14H7 мм;
Мотор-шпиндель AIBIG 30 / 36 кВт, 72 / 108 Нм, SK40, 15 000 об/мин;
Система термокомпенсаций: функция компенсации теплового расширения шпиндельного узла;
Водяное охлаждение шпинделя;
Роликовые направляющие качения;
Абсолютные датчики линейных перемещений по осям X / Y / Z;
Абсолютные угловые энкодеры по осям B / C;
Инструментальный магазин на 40 позиций;
Устройство измерения инструмента Renishaw TS-27R;
Устройство измерения детали Renishaw OMP40;
Калибровочная сфера;
Система подачи СОЖ низкого давления;
Система подачи СОЖ через шпиндель высокого давления 20 бар с фильтром;
Маслоотделитель;
Система автоматической смазки направляющих по всем осям;
Полностью закрытая зона обработки;
Блокировка двери;
Пистолет подачи СОЖ;
Пистолет подачи сжатого воздуха;
Рабочее освещение + 3-х цветная лампа;
Конвейер для отвода стружки + корзина;
Кондиционер электрошкафа;
Установочные болты и опоры;
Инструмент для обслуживания станка;
Руководство по эксплуатации на русском языке.

Характеристики

Основные технические параметры

Максимальное перемещение по оси X (мм)

550

Максимальное перемещение по оси Z (мм)

400

Максимальное перемещение по оси Y (мм)

450

Направляющие (тип)

Роликовые качения

Шпиндельный узел

Максимальная скорость вращения (об/мин)

15000

Габаритные размеры

Длина х Ширина х Высота (мм)

2400 × 3215 × 3000

Масса (кг)

6500

Прочее

Стойка ЧПУ (тип)

Sinumerik

Общие характеристики

Модель

CMC-500u

Особые метки

Популярное оборудование

Производитель

IMACHINE

Расстояние между торцем шпинделя и столом (мм)

150-550

Скорость рабочей подачи (мм/мин)

1–10 000

Макс. количество инструментальных позиций (шт)

Угол поворота (˚)

N × 360°

Тип конуса

SK40

Макс. Масса детали (кг)

300

Угол наклона (˚)

−30° / +120°

Крутящий момент (Нм)

72 / 85 / 108

Максимальный крутящий момент (Нм)

108

Скорость быстрых перемещений по оси X / Y / Z (м/мин)

36 / 36 / 36

Смена инструмента (тип)

Цепной инструментальный магазин

Максимальный диаметр инструмента (мм)

150

Максимальная длина инструмента (мм)

300

Максимальный вес инструмента (кг)

Точность позиционирования по осям X / Y / Z (мм)

±0,003

Точность повторяемости по осям X / Y / Z (мм)

±0,002

Потребление электроэнергии (КВА)

Т-образные пазы (шир х раст х кол-во) (мм)

5 х 80 х 14
